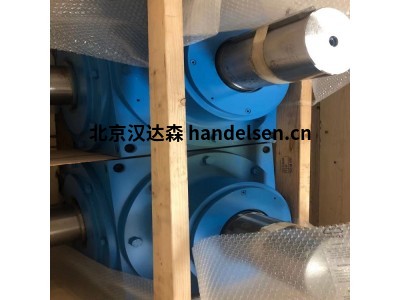

点击图片查看原图unimec梯形螺旋千斤顶TP和TPR7010
TPR 型号
中的侧向间隙在 TPR 型号中，主轴和蜗轮通过双销锁定。UNIMEC 通过合适的机器执行此操作，该机器在两次钻孔和随后的销插入过程中保持两个组件的轴重合。因此，丝杠旋转使同心度误差引起的振荡最小化。为了正确操作，用户有必要提供能够保持主轴和导螺母对齐的解决方案。导轨可以是外部的，也可以直接涉及丝杠的结构
一般特征
工作温度 [°C] -10 °C / 80 °C
静载荷（牵引或压缩） 280千牛
动态负载（牵引或压缩） 200千牛
最大输入速度 1800转
主变速箱重量 56 公斤
梯形螺杆重量 28公斤/米
最大负载时的抗旋转扭矩 1100 牛米
最大允许静态侧向载荷 3千牛
中心到中心直径 90 毫米
蜗杆的最大径向载荷 900牛
标准工作条件 25 °C - 伺服 10%
unimec梯形螺旋千斤顶TP和TPR7010
具体功能
名义比率
1/5 1/10 1/30
实际比率 1/5,2 1/9,67 1/30
每次蠕虫旋转的翻译 1,92 毫米 1,03 毫米 0,33 毫米
效率 23 % 21 % 14 %
启动效率 15 % 14 % 9 %
最大线速度 3600 1800 600
最大负载扭矩 280 牛米 150牛米 75牛米
蜗杆最大扭矩 850 牛米 850 牛米 490牛米
怠速扭矩 3,5 牛米 2,7 牛米 1,95 牛米
电机型号
蜗杆孔径 定心直径 额定功率（4极电机）
IEC 100-112 B5 / B14 28 毫米 180 毫米 / 110 毫米 5千瓦
IEC 132 B5 / B14 38 毫米 230 毫米 / 130 毫米 9,2 千瓦
IEC 160 B5 / B14 42 毫米 250 毫米 / 180 毫米 15千瓦
IEC 180 B5 48 毫米 250 毫米 22 千瓦
