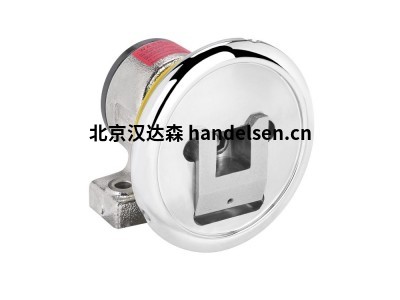

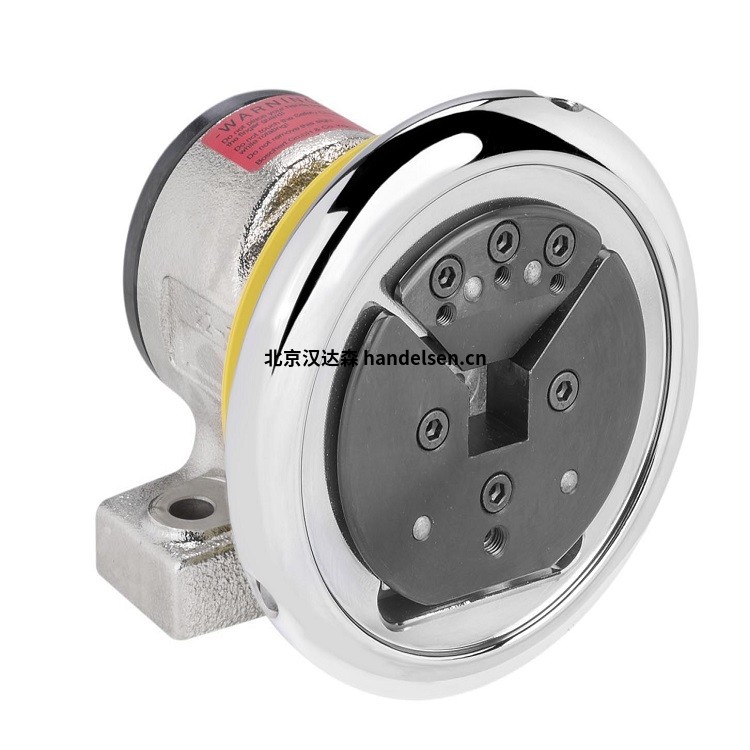

点击图片查看原图Boschert 推出其 VT-7 可更换刀片设计。辊轴轴颈由圆形部分和方形部分组成。圆形部分接受辊轴的承重脚印。方形部分通过安全卡盘将扭矩传递到辊轴。
操作扭矩（方形部分）与辊轴（圆形部分）的承载脚印分开，防止辊轴轴颈的圆形部分磨损。
这是一种提供更持久同心度的高效设计。当其他阀座（口袋）形状在操作过程中因扭矩而磨损时，这种设计允许安全卡盘和滚动轴之间的同心度几乎与新时一样精确 - 在 VT-7 可更换刀片的整个生命周期内。
您实际上可以让您的操作磨损 VT-7 阀座的方形部分，而不会严重影响辊轴轴颈和 VT-7 刀片圆形部分之间的同心度！
这表示：
- 辊轴轴颈更换和可更换刀片更换之间的使用寿命更长！
- 在 VT-7 插件的生命周期内对您的卷筒纸进行更精确的质量控制。
- 与高速运行相关的质量问题更少。
轴端设计
每个安全卡盘尺寸只有一个尺寸 VT-7。下面是VT-7易损件的尺寸和轴端的设计
|
Ø f h7
|
G
|
Ø h -0,2
|
一世
|
||||||
|
30
|
8 +0.1
|
26 -0.2
|
6 | ||||||
|
40
|
8 +0.1
|
36 -0.2
|
6 | ||||||
|
50
|
8 +0.1
|
46 -0.5
|
6 | ||||||
|
50
|
15 +0.1 |
45 -0.2
|
9 | ||||||
|
80
|
15 +0.1 |
74 -0.2
|
9 |
安全卡盘尺寸
STO/FLO（不带轴）或 STW/FLW 型号（带轴）提供所有尺寸| 尺寸 | 最大 重量/磅 |
最大 扭矩 英尺/磅。 |
最大 转速 |
可用 方形开口 |
| 22-30 | 1400 | 91 | 1350 | 30mm |
| 30-40 | 2800 | 175 | 1350 | 40mm |
| 40-50 | 4960 | 560 | 1350 | 50mm |
| 50-80 | 12320 | 1190 | 1100 | 50 毫米和 80 毫米 |
| 80-120 | 21160 | 5110 | 900 | 120mm |
特征
- 最大偏心率 0.002"
- 镀铬钢手轮
- 橡胶护指
- VT 零件可更换刀片
- 硬化到您的规格在 58 Rockwell C 中现成可用
- 公差：指定尺寸 -0" + 0.000984"
可用尺寸
- 22-30 安全卡盘尺寸为 30 平方毫米
- 30-40 安全卡盘尺寸为 40 平方毫米
- 40-50 安全卡盘尺寸为 50 平方毫米
- 50-80 安全卡盘尺寸为 50 毫米和 80 毫米见方
